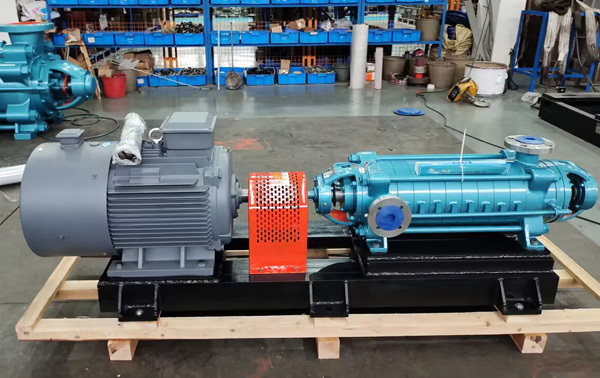

Защо да изберете хоризонтални центробежни помпи за промишлен транспорт на течности?

Висока ефективност и спестяване на енергия при хоризонтални центробежни помпи

Как хоризонталните центробежни помпи постигат енергоефективен трансфер на течности

Хоризонталните центробежни помпи са доста ефективни по отношение на потреблението на енергия, защото конструкцията им служи за намаляване на нещата като турбулентността и онези досадни загуби от рециркулация, които всички мразим. Импелерите се въртят и всъщност успяват да превръщат това въртеливо движение в полезно налягане на течността с ефективност над 85% според някои проучвания, публикувани в списание ASME Journal of Fluids Engineering миналата година. Това, което отличава тези помпи, е колко гладък е вътрешният път на потока. Това означава, че триенето е по-малко в сравнение с вертикални помпи или онези старомодни помпи с положително изместване. Видяхме как това прави голяма разлика на места, където трябва много течност да се движи бързо през тръбопроводите.

Сравнение на потреблението на енергия: Хоризонтални срещу вертикални и помпи с положително изместване

През 2024 г. проучване, финансирано от DOE, разкри, че хоризонталните центробежни помпи потребяват с 18–22% по-малко енергия в сравнение с вертикални модели при транспортиране на течности под 150°C. При операции по пречистване на вода при дебит над 2 000 GPM те изискват с 30% по-малко мощност в сравнение с обемните помпи. Основни фактори включват:

• Намалени загуби от осево натискове поради хоризонталната ориентация на вала
• По-ниска чувствителност към промени във вискозитета при турбулентно течение
• По-широки диапазони на най-добра ефективност (BEP) при променливото търсене

Студия на случай: Намаление с 27% на потреблението на електроенергия в химичен завод

Химичен завод в Средния запад съкрати енергийното потребление на охладителната система си с 27%, след като замени остарелите вертикални помпи с модерни хоризонтални центробежни единици. Реконструкцията подобри както производителността, така и надеждността:

Параметър	Преди ретрофитването	След ретрофитването
Стойност на потока	1 800 GPM	1 950 GPM
Потребление на енергия	215 kW	157 kW
MTBF	6 200 часа	8 500 часа

Тези постижения са резултат от намалена кавитация и елиминиране на проблемите с вертикалното подреждане на вала.

Оптимизиране на производителността чрез променливи честотни задвижвания (VFDs) и дизайн на работно колело

Комбинирането на хоризонтални центробежни помпи с VFDs осигурява допълнителна икономия на енергия от 12–15% чрез синхронизиране на изхода с реалното търсене. Съвременни подобрения включват:

• Скъсени работни колела, които подобряват ефективността с 6–8% спрямо преувеличени дизайн решения
• Оптимизирани чрез CFD ъгли на лопатките за по-плавна динамика на потока
• Повърхности с полимерно покритие, които намаляват загубите от триене с 4,3% (ASHRAE 2023)

Заедно тези характеристики осигуряват >80% ефективност в диапазона от 90–110% от BEP, което надминава повечето вертикални и алтернативни помпи с положително изместване при типични индустриални условия.

Изключителна издръжливост и намалени разходи за поддръжка

Проектирането на хоризонтални центробежни помпи обикновено осигурява по-дълъг живот, тъй като производителите използват вала от ковано стомана, както и трислойни корпуси, които могат да поемат постоянно налягане от около 150 psi. При оглед на реалното представяне в нефтопроводите, тези помпи всъщност прекарват около 40% по-малко време извън линия в сравнение с вертикалните турбинни помпи. Механичните уплътнения също са подобрени, което намалява честотата на подмяната им при работа с абразивни смеси, според анализите на Pump Systems от миналата година (нещо, което и ние сме наблюдавали по няколко проекта). Разбира се, първоначалната цена може да е с 15 до 20% по-висока в сравнение със стандартните модели, но екипите по поддръжка твърдят, че общите разходи за експлоатация намаляват с около 22% за срок от седем години. Защо? По-малко части, които трябва да се подменят, и картриджите с уплътнения, които се сменят за по-малко от половин час, правят разликата. И не трябва да забравяме и новите системи за мониторинг на състоянието. Те са доста ефективни в идентифицирането на евентуални проблеми с лагерите, преди те да предизвикат сериозни повреди, с точност от около 92%. Тази система за ранно предупреждаване намалява неочакваните спирания с почти три четвърти в електроцентралите, където надеждността е от решаващо значение.

Високи скорости на поток и надеждно налягане

Инженерство зад транспорта на течности с висока мощност в хоризонтални центробежни помпени системи

Хоризонталните центробежни помпи използват въртящи се работни колела, за да генерират постоянен течен импулс, осигурявайки потоци, надвишаващи 5000 GPM в индустриални приложения. Вихрувообразуващият корпус ефективно преобразува кинетичната енергия в налягане, което прави тези помпи идеални за охлаждане в електроцентрали и големи водоразпределителни мрежи, където пропускливостта е критична.

Реални показатели: 5000 GPM при 300 PSI в приложения за охлаждане на електроцентрали

В последно приложение в комбинирана електроцентрала, хоризонтална центробежна помпа поддържаше 5000 GPM при 300 PSI по време на пикови операции по охлаждане. Това представяне идва от оптимизирани диаметри на работното колело (18"–24") и прецизно обработени пръстени на износване, които минимизират вътрешното рециркулиране.

Сравнение с потопни и влажни помпи при високи натоварвания

Потопяемите помпи имат ограничения по размер, които ограничават производителността им над 2500 GPM, докато хоризонталните центробежни модели постигат 2–3 пъти по-високи скорости на поток чрез осеви всмукателни конфигурации. В-лайн помпите изискват 15–20% повече енергия, за да поддържат еквивалентни налягания, както е показано в проучване от 2023 г. относно динамиката на течности при 100 съпоставени инсталации.

Многостепенни конфигурации за постигане на завишеното налягане

За нужди, надвишаващи 500 PSI, многостепенните хоризонтални центробежни помпи свързват работни колела последователно – всяко добавя 150–200 PSI. Тази модулна конструкция се представя отлично при системи за гасене на пожари и за подсилване на налягането в тръбопроводи, където постоянният поддържан на високо налягане оправдава първоначалните инвестиции.

Опростена инсталация и достъп при обслужване

Компактни размери и икономия на пространство при модернизиране и в обекти с ограничено пространство

Хоризонтални центробежни помпи заемат с 35% по-малко площ на пода в сравнение с вертикални модели поради ниското си профилно изпълнение. Това предимство е критично при модернизации, където съществуващите тръбопроводи ограничават разположението на оборудването. Обекти за пречистване на питейна вода съобщават по-бърза интеграция, като някои постигат модернизация с 50% по-бързо (Fluid Handling Quarterly 2023).

Пример от практиката: 30% по-бърза инсталация във водни обработвателни съоръжения

Воден район в средата на САЩ модернизира капацитета до 1200 GPM за 11 седмици – четири седмици по-бързо в сравнение с инсталации на вертикални помпи – чрез използване на стандартизирани монтажни основи и директни връзки. Инженерите избягаха скъпи бетонни модификации, като позиционираха хоризонталната единица директно към съществуващите 8-инчови изпускателни колектори.

Конструкция с горен достъп, осигуряваща по-лесно обслужване без пълна демонтаж

Екипите за поддръжка получават достъп до лагери и уплътнения чрез 360° панели за обслужване, без да е необходимо да се прекъсва тръбопроводът. Шест порта за инспекция позволяват наблюдение на уплътненията в реално време по време на работа, което намалява годовото простоиване с 18–22 часа на единица в приложения за отпадъчни води.

Широк спектър от индустриални приложения и съвместимост с флуиди

Работа с корозивни, абразивни и високовискозни флуиди чрез специализирани материали

Хоризонтални центробежни помпи транспортират труднопрекарвани среди, използвайки комбинации от инженерни материали. Закалени сплави намаляват износването с 62% при работа с шламове в сравнение с обичайното сиво желязо (Справка за индустриални материали, 2024 г.). Чести конфигурации включват:

• Неръждаема стомана 316L за кисели флуиди (pH 1.5–12)
• Импелери с гумено покритие, способни да транспортират твърди частици до 25 mm
• Валове с керамично покритие, устойчиви на абразия при скорости на потока до 15 m/s

Пример от практиката: Транспорт на шламове в минното дело с помпи от закалени сплави

Чилийска медна мина постигна 18 000 часа на работа между прегледите след като премина на хоризонтални центробежни помпи с облицовка от волфрамов карбид. Новата система се справи с концентрация на твърди вещества от 35%, като поддържаше ефективност от 92% – удължавайки живота си 3,5 пъти в сравнение с предишните вертикални помпи.

Приспособяемост в химичните процеси с облицовки, устойчиви на корозия

Помпите с облицовка от полипропилен запазиха 99,8% от теглото си след излагане на концентрирана сярна киселина при 80°C в изпитванията за корозия през 2024 г. Тази устойчивост се разпростря и върху уплътнения от PTFE за разтворители и конструкции от Hastelloy C-276 в среди с диоксид на хлора.

Основни роли в системите за нефт и газ, производство на електроенергия и водно третиране

Разнообразието на технологиите се отразява в прилагането ѝ в различни индустрии:

Индустрия	Обхват на потока	Натискова способност	Температурна толерантност
Рефиниране на нефть	800–12 000 GPM	650 PSI	-40°C до 450°C
Електроцентрали	2 000–25 000 GPM	450 PSI	5°C до 200°C
Стокова вода	500–8,000 GPM	150 PSI	0°C до 80°C

Тази оперативна гъвкавост, комбинирана със съответствие на стандартите API 610 и ISO 5199, утвърждава хоризонталните центробежни помпи като универсални работни коне за промишлен пренос на течности.

ЧЗ: Хоризонтални центробежни помпи

Какви са предимствата на хоризонталните центробежни помпи в сравнение с други видове?

Хоризонталните центробежни помпи предлагат превъзходна енергийна ефективност, намалени разходи за поддръжка и здравина в сравнение с вертикални и помпи с положително изместване. Те са идеални за приложения с висок дебит и налягане в различни индустрии.

Могат ли хоризонталните центробежни помпи да пренасят корозивни и абразивни течности?

Да, тези помпи могат да транспортират труднопропускливите среди, използвайки специализирани материали като неръждаема стомана, импелери с гумово покритие и керамично покрити валичета. Това им позволява ефективно да се справят с кисели, абразивни и високовязки течности.

Как инсталацията на хоризонтални центробежни помпи влияе на съществуващите системи?

Хоризонталните центробежни помпи имат компактни размери и дизайн с достъп отгоре, което улеснява монтажа и поддръжката без необходимост от пълна демонтаж. Това ги прави подходящи за модернизация и обекти с ограничено пространство.
