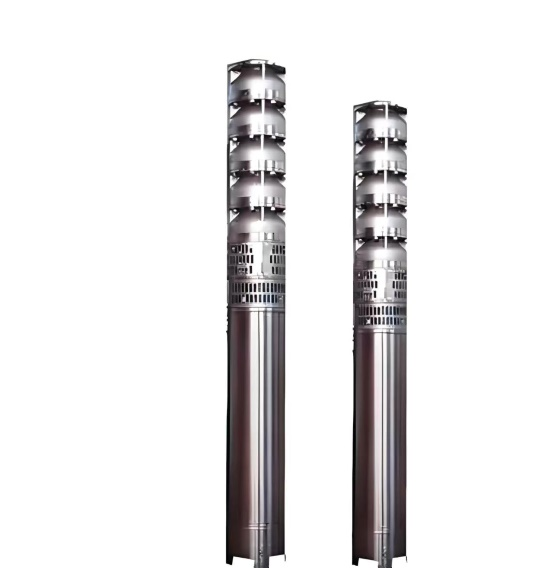

Hvilke elektriske dykpumper er velegnede til langdistancepumpning fra dybe brønde?

Forståelse af den totale dynamiske højde (TDH) til anvendelser i dybe brønde og over lang afstand

Hvorfor kan den statiske vandstand alene føre til forkert pumpevalg

Over 60 % af de tidlige fejl ved elektriske dykpumper til dybe brønde kan ifølge nyeste data fra det amerikanske energiministerium spores tilbage til udelukkende at anvende statiske vandstandsmålinger. Det, som mange overser, er, at statiske niveauer ikke tager højde for flere vigtige modstandselementer. For det første kræves der en vis kraft for at løfte vandet lodret op til jordoverfladen. Dernæst opstår der friktion, når vandet bevæger sig gennem rør i vandret retning tværs over markerne. Og endelig tilføjes der en yderligere udfordring, når vandet skal pumpes op til eventuelle forhøjede lagertanke eller bevandingssystemer ved endepunktet. Mange landbrugsdrivende, der kun benytter statiske dybdemålinger, ender med at installere pumper, som simpelthen ikke er kraftfulde nok til deres reelle behov. Disse for små pumper har tendens til at skifte mellem til- og fra-kobling konstant, suge snavs og smuds fra større dybder ind og til sidst overophedes, når trykket falder under 30 pund pr. kvadrattomme. At foretage korrekte beregninger af den samlede dynamiske højde på forhånd gør al forskellen. Denne fremgangsmåde giver landmænd et realistisk billede af, hvor stor modstand deres samlede system vil stå over for, og hjælper dem med at vælge pumper, der passer til reelle forhold i stedet for teoretiske tal.

Hvordan TDH forener lodret løft, rørfriktion og højdegain

TDH kombinerer alle hydrauliske modstandsdele i én enkelt metrik ved hjælp af denne formel:
TDH = Lodret løft (fod) + Friktionsfor tab (fod) + Højdegain (fod)

Friktionsfor tab viser sig især kritisk i langdistanceanvendelser. For eksempel tilføjer pumpning af 35 GPM gennem 1.500 fod 1,25" PVC-rør 87 fod ækvivalent trykhøjde – hvilket overstiger det nødvendige løft i mange 200-fods brønde. Nøglevariabler, der påvirker friktionsfor tab, omfatter:

Når der tales om lodret højde, henvises der til, hvor langt pumpen skal trække vand op fra det sted, hvor den befinder sig under vandoverfladen, og helt op til afløbsstedet. Så hvis en pumpe hænger 50 fod under vandstanden i en brønd, der er 200 fod dyb, hvad tror du så? Pumpen skal stadig overvinde hele de 200 fod samt eventuel ekstra modstand, der opstår ved at transportere vandet sidelæns gennem rør. Og glem ikke trykberegningerne. For alle, der arbejder med systemer, der kræver et bestemt tryk ved udløbene – f.eks. ved bevandingssystemers fordelingsmanifolder – skal følgende tommelfingerregel huskes: Regn med at tilføje ca. 2,31 fod trykhøjde for hver pound per square inch (psi), der kræves ved slutpunktet. Det giver god mening, når man tænker på, hvordan pomper rent faktisk fungerer i praksis.

Tilpasning af specifikationer for elektriske nedsænkbare pomper til dybde og afstand

Optimalt effektniveau (3–5 HK) til brønde med dybder mellem 110–325 fod og vandrette rørstrækninger på over 1.000 fod

Elektriske nedsænkbare pumper med en effekt på 3–5 hestekræfter fungerer bedst ved brønde med en dybde på ca. 110–325 fod, når afløbsledningerne er over 1.000 fod lange. Disse pumper udgør et godt mellemstadium mellem tilstrækkelig effekt og energieffektivitet. De opretholder et tryk på over 40 psi ved de yderste endepunkter uden at spilde elektricitet. At vælge for små pumper fører til problemer med faldende vandstrøm, mens for store pumper blot forårsager hurtigere udrådning af udstyret. Ifølge forskning fra det amerikanske energiministerium (US Department of Energy) har pumper med ca. 3,5 hestekræfter en effektivitet, der er ca. 30 % bedre end mindre pumper, når de installeres i brønde med en dybde på 250 fod og er forbundet til tværgående ledninger på 1.500 fod. Den forbedrede effektivitet giver reelle besparelser på driftsomkostningerne over tid for de fleste installationer.

Flertreds-stålimpeller: Muliggør en total dynamisk højde (TDH) på over 400 fod ved 25–50 GPM bæredygtigt

Når man arbejder med de krævende TDH-krav, glimter premium dykbare pumper virkelig takket være deres flertrins impellersystemer i rustfrit stål. Funktionsmåden er faktisk ret enkel: Hvert ekstra trin øger trykket yderligere. De fleste modeller har mellem 7 og 10 trin, hvilket typisk betyder, at de kan håndtere over 400 fod TDH, mens de stadig pumpes vand med ca. 25–50 gallons pr. minut. Hvad gør dem fremtrædende i forhold til modeller i støbejern? Jo, rustfrie stålsorter som 304 og 316 rustner simpelthen ikke, når de udsættes for grundvand med højt mineralindhold. Desuden bibeholder de bedre deres form under den store trykbygning. Praktisk erfaring viser, at disse pumper også har en betydeligt længere levetid – mange brugere rapporterer kun at skulle foretage vedligeholdelse hvert 3.–5. år i stedet for konstant at udskifte dele. Denne levetid gør dem til en uundværlig løsning for alle, der arbejder med højhovedanvendelser, hvor stop ikke er en mulighed.

Undgåelse af almindelige fejlmåder ved langdistanceinstallationer i dybe brønde

Strømningsnedgang og tryktab ud over 1.000 ft tværgående afladning: Årsager og afhjælpning

Når der arbejdes med lange tværgående rørledninger på over 1.000 fod, begynder friktionen virkelig at mindske systemtrykket betydeligt – nogle gange op til 40 % af det tilgængelige tryk. Små rør kombineret med mineralaflejringer forværrer yderligere opretholdelsen af en god strømningshastighed. Der findes dog tre primære måder at tackle dette problem på. En mulighed er simpelthen at vælge større rørstørrelser, hvilket kan reducere væskehastigheden med mellem en fjerdedel og halvdelen. En anden effektiv løsning er at skifte til glatte HDPE-rør i stedet for almindelige stålrør – dette reducerer friktionen med omkring 30 % og gør en stor forskel ved længere rørledninger. Endelig bør man ved valg af pumper tage hensyn til en lille ekstra kapacitet – f.eks. ca. 15 % ekstra trykhøjde – så der stadig er tilstrækkelig effekt tilbage efter fradrag af alle friktionsforlis undervejs. Overvågning af trykniveauet på udgangspunktet, hvor vandet faktisk kommer ud, hjælper med at identificere problemer tidligt, og regelmæssig anvendelse af syrbehandlinger forhindrer, at mineralaflejringer opbygger sig til noget alvorligt, der kunne få driftsstoppet fuldstændigt.

Begrænsninger ved håndtering af smørv og sandtolerance i elektriske dykpumper med høj trykhøjde

Ifølge Groundwater Protection Councils rapport fra 2022 udgør sand, der trænger ind i disse pumper, omkring 63 procent af alle tidlige fejl. For pumpemodeller med høj trykhøjde er problemet især større, da deres impeller har så små spillerum under intens trykbetingelser. De slibende sandpartikler slidter faktisk disse rustfrie ståldele ret hurtigt – cirka en halv millimeter om året i områder, hvor vandet er særlig sandholdigt. Der findes to primære metoder til at forlænge levetiden for disse systemer. Den første mulighed indebærer en vortex-impellerdesign, der skaber specielle roterende zoner inde i pumpen og holder de fleste større partikler ude – ca. 98 % af alt, der er større end 100 mikrometer. En anden tilgang anvender specielle kromtætningsringe, der kan klare ti gange så meget slid som almindelige materialer. Husk også at tilpasse pumpen til passende brøndfiltre baseret på den lokale sedimentbelastning. Regelmæssige kontrolaf kontaktringe én gang om året vil ligeledes hjælpe med at opdage eventuel akkumulering, inden den fører til fuldstændig svigt som følge af samlet snavsopbygning.

Samlede ejerskabsomkostninger: Pålidelighed og levetid for premium elektriske dykkerpumper

El-drevne, højkvalitetsdykkerpumper sparer faktisk penge på længere sigt, fordi de er bygget til at vare længe. Disse pumper er udstyret med forseglede rustfrie stålkorpora, der forhindrer korrosion og snavspartikler i at trænge ind, selv når de installeres under krævende forhold i dybe bronde. Ifølge forskellige brancherapporter kan kvalitetspumper vare mellem 8 og 15 år, hvis de vedligeholdes korrekt – hvilket betyder, at de ofte holder næsten dobbelt så længe som billigere alternativer på markedet. Hvad gør dem så holdbare? Tre hovedfaktorer bidrager til deres levetid. For det første spreder flertrinsimpeller den hydrauliske belastning ud over forskellige punkter. For det andet er motorerne fyldt med dielektrisk olie, der forhindrer, at vindingerne brænder ud. For det tredje modstår specielle kompositmaterialer slid forårsaget af sedimentopbygning. Selvom premiummodeller typisk koster 25–50 % mere fra starten sammenlignet med standardpumper, konstaterer operatører, at de samlet set bruger ca. 30–40 % mindre i løbet af pumpens levetid. Færre udskiftninger, mindre driftsstop til reparationer og ikke så hyppig udskiftning af reservedele hjælper alle sammen til at afbalancere den højere oprindelige pris. Desuden fungerer disse topmodel-pumper også bedre ved større dybder, hvilket reducerer energiforbruget med ca. 15–25 % under lange køretider. Når installationerne ligger dybere end 1.000 fod eller kræver adgang til vandkilder, der ligger langt væk i vandret retning, betyder denne pålidelige ydelse forudsigelige driftsomkostninger uden uventede reparationssedler, der dukker op uventet.

Ofte stillede spørgsmål

Hvad er den samlede dynamiske højde (TDH) i pumpeanlæg?

Den samlede dynamiske højde (TDH) er en afgørende metrik i pumpeanlæg, der kombinerer alle hydrauliske modstandsdele og tager højde for vertikal løft, rørfriktion og højdegain.

Hvorfor er statisk vandstand ikke tilstrækkelig til valg af pumpe?

Statisk vandstand tager ikke højde for ekstra modstand som vertikal løft, rørfriktion og trykkrav, hvilket kan føre til potentielle pumpeineffektiviteter og fejl, hvis den ikke beregnes korrekt.

Hvordan kan jeg forbedre effektiviteten af et dybt brøndpumpeanlæg?

Korrekt beregning af TDH, valg af passende effekt (hestekræfter) til din pumpe, valg af rigtigt materiale og rørstørrelse samt inddragelse af fremtidig friktionsbegrænsning kan forbedre systemets effektivitet.

Hvad er nogle løsninger til at forhindre skade på pomper forårsaget af sand og smuds?

Brug af vorteximpellerdesign og kromtætningsringe, regelmæssig kontrol af lejer samt korrekt installation af brøndfiltre kan mindske skade forårsaget af sand og smuds.
