Como escolher bombas de esgoto para tratamento de águas residuais municipais?

Compreendendo as Funções da Bomba de Esgoto e os Requisitos do Sistema

O que é um sistema de bomba de esgoto e como ele funciona?

Os sistemas de bombas de águas residuais são responsáveis por mover esgoto que contém todo tipo de material, como partículas de alimentos, produtos de papel e até pequenos objetos, do local onde são coletados até as estações de tratamento. O sistema normalmente consiste em bombas submersíveis instaladas em poços úmidos, juntamente com diversos dispositivos de controle que ajudam a impulsionar os resíduos através de tubulações, independentemente da inclinação do terreno. O que diferencia essas bombas das bombas de água comuns é a sua capacidade de lidar com pedaços maiores. Elas possuem impulsórios especialmente projetados e designs de canal aberto que conseguem processar materiais sólidos com cerca de três polegadas de diâmetro. Uma análise recente de doze sistemas de esgoto urbano em 2024 confirmou essa capacidade. Alguns dos principais componentes desses sistemas são a carcaça da bomba propriamente dita, telas de entrada para reter objetos maiores antes que causem problemas e controles elétricos que monitoram o funcionamento adequado de todo o processo.

• Mecanismos de trituração para redução de resíduos sólidos
• Interruptores de flutuador para detecção automática de nível
• Carcaças resistentes à corrosão (ferro fundido ou aço inoxidável)

Parâmetros hidráulicos principais: Vazão e altura dinâmica total

Ao projetar sistemas, existem realmente dois números principais que mais importam: a quantidade de água que passa por minuto (GPM) e o chamado altura manométrica total ou TDH. O TDH basicamente soma a altura pela qual a água precisa ser elevada mais todas as pequenas perdas que ocorrem enquanto ela se desloca pelos tubos e curvas. Para cidades e municípios que operam seus sistemas de abastecimento de água, as bombas precisam funcionar bem em torno de 85% do tempo quando há pico de demanda, lidando com vazões entre aproximadamente 1.500 e talvez 10.000 galões por minuto. Um estudo recente do Instituto Ponemon mostra também algo importante: descobriram que cerca de dois terços das falhas precoces em bombas são causados por erros nos cálculos do TDH. E esses erros não são baratos. Os municípios acabam gastando mais de setecentos e quarenta mil dólares todos os anos apenas consertando esses problemas e pagando a mais por desperdício de energia.

Requisitos-chave de desempenho na infraestrutura municipal de águas residuais

Bombas modernas de esgoto devem atender a três parâmetros operacionais:

1. Durabilidade do Material : componentes de aço inoxidável 316L resistem a concentrações de sulfeto de hidrogênio até 50 ppm, comumente encontradas em gases de esgoto.
2. Adaptabilidade de fluxo : inversores de frequência (VFDs) ajustam a velocidade da bomba para acomodar variações diárias de vazão que variam de 30% a 250% do valor de referência.
3. Resistência ao Entupimento : as passagens de descarga devem estar em conformidade com as normas locais, permitindo tipicamente sólidos de diâmetro entre 2 e 4 polegadas em sistemas municipais.

Tipos de Bombas de Esgoto para Aplicações Municipais

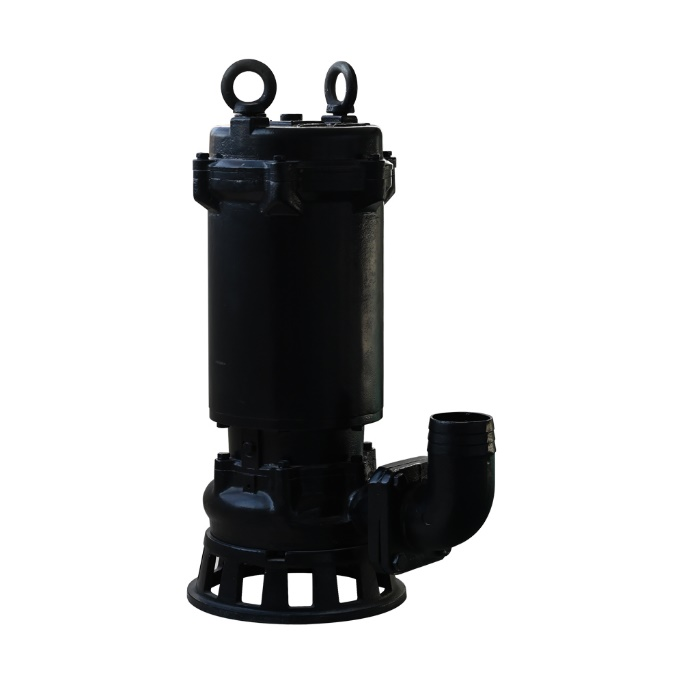

Bombas Submersíveis: Confiabilidade e Integração em Poços Úmidos

As bombas submersíveis funcionam melhor quando estão completamente debaixo d'água, o que explica por que as pessoas as utilizam tanto em poços úmidos profundos e locais que precisam mover grandes volumes de água de uma só vez. A maioria é fabricada com materiais que não enferrujam facilmente, como aço inoxidável ou ferro fundido, dependendo do ambiente ao qual serão expostas. Os modelos mais recentes também costumam operar com bastante eficiência, atingindo mais de 80% de eficiência hidráulica na maioria dos casos. De acordo com uma pesquisa publicada no ano passado sobre projetos de infraestrutura costeira, os operadores relataram uma redução de cerca de 40% nas despesas de manutenção ao migrar dos sistemas tradicionais de poço seco. Isso parece ocorrer porque os motores permanecem selados contra contaminantes e há menor probabilidade de problemas de cavitação se desenvolverem ao longo do tempo.

Bombas Trituradoras vs. Bombas Cortadoras: Gerenciamento de Resíduos Sólidos em Redes de Esgoto

As bombas trituradoras fragmentam resíduos sólidos em partículas com cerca de 6 a 10 milímetros de tamanho, o que funciona bem para tubulações residenciais comuns e instalações menores de tratamento de águas residuais. Por outro lado, as bombas cortadoras são projetadas especificamente para materiais fibrosos e resistentes, como panos velhos e pedaços de plástico. Essas máquinas possuem lâminas afiadas capazes de cortar materiais de até aproximadamente 50 mm sem ficarem presas ou entupidas. A maioria das equipes municipais de manutenção costuma optar por bombas cortadoras ao lidar com coletores tronco principais, pois essas linhas geralmente transportam muito mais detritos do que o considerado normal, às vezes mais de 1.500 partes por milhão de sujeira flutuando.

Bombas de desidratação e de lodo em estágios avançados de tratamento

Após o tratamento primário, bombas centrífugas de lodo com revestimentos resistentes à abrasão transferem biossólidos contendo 15–30% de sólidos. As bombas de cavidade progressiva destacam-se nas aplicações de lodo espessado, fornecendo vazões de até 300 m³/h com eficiência energética de 90%. Seus rotores de liga endurecida suportam mais de 10.000 horas de operação em ambientes com alto teor de sólidos.

Adequação Comparativa dos Projetos de Bombas para Sistemas de Grande Escala

Sistemas de grande escala que processam mais de 50.000 m³/dia frequentemente combinam bombas submersíveis para captação de esgoto bruto com bombas de cavidade progressiva para transferência de lodo, reduzindo o consumo de energia em 25% em comparação com configurações de um único tipo.

Critérios Críticos de Seleção para Bombeamento Eficiente de Esgoto

Capacidade de Manuseio de Sólidos em Relação à Composição do Resíduo

Esgotos atualmente estão cheios de todos os tipos de materiais além do que esperamos. Pense nisso: há fibras têxteis flutuando, diversos produtos de higiene pessoal, além de resíduos provenientes de processos industriais. De acordo com alguns estudos municipais, entre 18 e 32 por cento dos resíduos sólidos nos esgotos medem mais de 25 milímetros de tamanho. Isso significa que as bombas precisam de impulsoras especiais com lâminas cortantes resistentes e saídas com pelo menos sete centímetros de largura para lidar adequadamente com tudo. Quando se trata das próprias bombas, especialistas recomendam fortemente modelos que mantenham a recirculação abaixo de 2% ao lidar com materiais que não se decompõem naturalmente. Os lenços umedecidos são um grande problema nesse contexto — foram responsáveis por cerca de 41% de todos os entupimentos relatados pelos municípios apenas no ano passado. Não é à toa que encanadores ficam tão frustrados!

Distância de Bombeamento, Elevação e Exigências de Pressão Manométrica

Obter a altura manométrica total (AMT) correta é muito importante se quisermos evitar falhas no sistema no futuro. Considere um cenário típico em que há uma tubulação forçada de 1,5 milha de comprimento, necessária para elevar água até uma elevação de 80 pés. As bombas aqui geralmente precisam produzir entre 145 e 160 libras por polegada quadrada, mas não se esqueça das perdas por atrito, que podem consumir entre 15% e 25% dessa pressão quando as vazões estão no seu máximo. Operadores inteligentes sabem que os inversores de frequência são essenciais para manter a pressão estável quando a demanda diminui. Esses dispositivos reduzem significativamente o desperdício de energia em comparação com os antigos sistemas de velocidade fixa, economizando cerca de 22% nos custos de eletricidade, segundo testes de campo realizados em várias instalações.

Diâmetro do tubo e efeitos da fricção do sistema na eficiência

Tubulações subdimensionadas aumentam os custos energéticos em 18–30%, enquanto linhas superdimensionadas elevam os riscos de sedimentação, segundo dados de modelagem hidráulica.

Adequação da Capacidade da Bomba à Variabilidade do Fluxo e às Cargas de Pico na Instalação

Durante tempestades fortes, os sistemas de drenagem urbana frequentemente lidam com volumes de água que podem atingir o triplo dos níveis normais. A boa notícia é que a tecnologia de monitoramento inteligente permite aos operadores ajustar as condições em tempo real quando necessário. Alguns testes no mundo real também revelaram algo interessante: ao combinarem bombas padrão de 150 cavalos-vapor com controladores de IA que prevêem problemas com antecedência, houve uma redução de cerca de 37 por cento nas sobrecargas do sistema. Para quem projeta esses sistemas, é geralmente prudente incluir entre 15 e 20 por cento de capacidade adicional apenas para garantir segurança. Esse tipo de margem ajuda a acomodar o aumento gradual da demanda que normalmente ocorre naturalmente ao longo de aproximadamente cinco anos, conforme os bairros se expandem e se desenvolvem.

Durabilidade, Materiais e Resiliência Operacional de Longo Prazo

Sistemas de bombas de esgoto municipais exigem uma seleção rigorosa de materiais para suportar décadas de exposição a compostos corrosivos. Três prioridades de engenharia definem a durabilidade de nível infraestrutural:

Materiais resistentes à corrosão para vida útil prolongada

Aços inoxidáveis (grades 316/304) e ligas duplex dominam a construção moderna, oferecendo resistência superior em ambientes com pH entre 2 e 12. Esses materiais superam o ferro fundido em testes de exposição à água salgada por uma margem de 3:1, mantendo a resistência à tração acima de 550 MPa.

Selos mecânicos e proteção contra desgaste em ambientes de alta abrasão

Selos mecânicos duplos com faces de carbeto de silício evitam vazamentos mesmo em águas residuais com mais de 100 ppm de areia. Revestimentos endurecidos do impulsor agora reduzem em 62% as perdas de eficiência relacionadas à erosão segundo os padrões Design for Reliability.

Estudo de caso: Bombas submersíveis de aço inoxidável em estações de tratamento de esgoto costeiras

Uma avaliação de sete anos de instalações em zonas tidais revelou que as bombas de aço inoxidável 316L mantiveram 95% da sua capacidade de vazão original, comparado a 67% para alternativas revestidas com epóxi. Essa maior resistência à corrosão se traduz em uma vida útil 40% mais longa em condições ricas em cloretos.

Eficiência Energética, Manutenção e Custo Total de Propriedade

Otimizando o Uso de Energia com Motores Eficientes e Inversores de Frequência Variável

A Federação de Meio Ambiente Aquático relata que o bombeamento de esgoto consome entre 40 e 60 por cento da energia total utilizada na maioria das instalações de tratamento de águas residuais. Quando combinados, motores de alta eficiência das classes IE4 e IE5 juntamente com inversores de frequência podem reduzir o consumo de eletricidade em cerca de 15 a 30 por cento, simplesmente ajustando a quantidade de água que flui pelo sistema. Esses sistemas funcionam especialmente bem em estações que processam entre oito mil e vinte mil galões por minuto. Durante períodos de baixa demanda, a tecnologia de inversores de frequência evita o desperdício de energia, mas ainda mantém os níveis de pressão necessários estáveis ao longo de todo o processo, sem interrupções ou flutuações.

Controles Inteligentes e Monitoramento em Tempo Real para Manutenção Preditiva

Sistemas de controle supervisório e aquisição de dados (SCADA) reduzem os custos de manutenção em 18–25% (EPA 2023) ao permitir a detecção precoce de problemas como:

• Desgaste do impulsor por meio de análise de vibração
• Vazamento de selos por meio de alertas de sensores
• Desequilíbrios de fluxo em configurações de bombas em paralelo

Essa mudança de manutenção programada para manutenção baseada em condição melhora a confiabilidade do sistema.

Equilibrando Custos Iniciais com Confiabilidade de Longo Prazo e Redução de Tempo de Inatividade

Embora as bombas premium resistentes à corrosão tenham um custo inicial 20–35% maior, oferecem 12–18 anos de serviço – 40% mais tempo do que modelos padrão em ambientes costeiros. Uma análise de custo do ciclo de vida de 72 instalações municipais mostrou:

Engenheiros priorizam bombas com tempo médio entre falhas (MTBF) superior a 85%, apesar dos preços de compra mais altos, considerando que o tempo de inatividade não programado gira em torno de $2.100 por hora durante gargalos no tratamento.

Seção de Perguntas Frequentes

Quais tipos de materiais são adequados para componentes de bombas de esgoto?

Componentes como aço inoxidável 316L e ligas duplas são ideais devido à sua resistência superior em ambientes com níveis de pH entre 2 e 12.

Como os sistemas podem alcançar eficiência energética?

Associar motores de alta eficiência das classes IE4 e IE5 com inversores de frequência pode reduzir o consumo de eletricidade ao ajustar o fluxo de água.

Qual é a importância da altura manométrica total (AMT) em sistemas de bombas?

A AMT combina elevação e perdas durante o transporte da água. Um cálculo preciso reduz o desperdício de energia e evita falhas no sistema.

Por que os municípios podem preferir bombas cortadoras para certas aplicações?

As bombas cortadoras são eficazes no manejo de resíduos fibrosos e são preferidas para coletores principais de esgoto que transportam grande carga de detritos.
