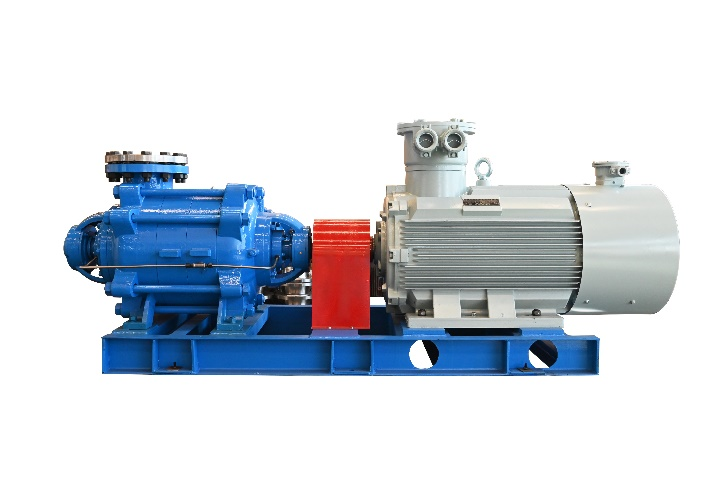

Hur optimerar horisontella centrifugalpumpar industriell vätsketransport?

Kärnarbetssätt: Hur horisontella centrifugalpumpar omvandlar rotation till pålitlig flöde

Bevarande av rörelsemängdsmoment och Bernoullis teorem vid vätskeacceleration

Centrifugalpumpar fungerar genom att omvandla rotationsrörelse till vätskerörelse med hjälp av några grundläggande fysikkoncept. När propellern inuti börjar snurra kastar den i princip ut vätskan utåt när den ökar hastighet, vilket är logiskt när vi tänker på hur saker rör sig i cirklar. Samtidigt gäller även Bernoullis princip här. Den snabba rörelsen av vätska vid kanterna skapar ett område med lågt tryck nära där vätskan kommer in i pumpen, vilket suger in mer material. Dessa två effekter som samverkar är vad som gör att dessa pumpar kan ta mekanisk rotation och omvandla den till användbar kraft för att transportera vätskor genom rör och system.

Kritiska komponenter—propeller, spiralhus, axel, mekanisk tätning och lagringar—och deras integrerade energiöverföringsfunktion

Fem beroende komponenter möjliggör effektiv, tillförlitlig energiöverföring:

• Den rotor accelererar vätska radiellt, överför kinetisk energi;
• Den spiralhus minskar flödet samtidigt som hastighet omvandlas till tryck—dess optimerade geometri minskar hydrauliska förluster och kan öka leveranstrycket med upp till 20 % jämfört med grundläggande diffusorer;
• Precision kullager stödjer den roterande axel , vilket bibehåller impellerjustering och minimerar slitage orsakat av vibrationer;
• Mekaniska tätningsringar förhindrar läckage vid axeldirigeringspunkten och bevarar systemintegritet och säkerhet.

Tillsammans bildar dessa element ett tätt samordnat system där varje komponents prestanda direkt påverkar övergripande effektivitet och livslängd.

Effektivitetsfördelar: Varför horisontella centrifugalpumpar erbjuder överlägsen energi- och driftprestanda

Horisontella centrifugalpumpar uppnår branschledande effektivitet genom förfinad hydraulisk design och balanserad mekanisk arkitektur. Deras tryckflödeskurvor visar stabil, högeffektiv drift över breda flödesområden—särskilt värdefullt i industriella tillämpningar med medelstor kapacitet där belastningsvariationer är vanliga.

Huvud-flödesverkningsgradskurvor jämfört med vertikala flerstegs- och fördräningsalternativ

Till skillnad från vertikala flerstegs- eller fördrängningspumpar bibehåller horisontella centrifugalmodeller hög verkningsgrad vid delbelastning. Flerskiktsenheter sjunker ofta under 60 % verkningsgrad vid 70 % konstruktionsflöde, medan horisontella centrifugalpumpar håller 70–85 %. Fördrängningspumpar visar en kraftig minskning av verkningsgrad utanför smala driftsband. Fördelen förstärks i system med stort flöde:

Reella energibesparingar: 15–30 % lägre kWh/m³ i HVAC- och industriella kylsystem (enligt ASHRAE RP-1672)

Tester utförda enligt ASHRAE RP-1672 visar att horisontella centrifugalpumpar kan minska energiförbrukningen med 15 till 30 procent per kubikmeter genomförd vätska, både i HVAC-system och industriella kylsystem. De främsta orsakerna till denna besparing är minskad intern omloppscirkulation inuti pumpen, lägre friktion vid vätskerörelse samt bättre hydraulisk kompatibilitet mellan komponenter. När det gäller kemisk bearbetning är sparandet typiskt cirka 22 procent i effektförbrukning vid kontinuerlig drift jämfört med traditionella membranpumpar. En annan stor fördel är den balanserade radiella belastningen som minskar mekanisk påfrestning på delarna, vilket leder till längre livslängd innan underhåll eller utbyte behövs. Studier visar att detta resulterar i ungefär 40 procent bättre medellivslängd mellan fel jämfört med vertikala pumputformningar.

Applikationsstyrd designoptimering för kritiska industriella miljöer

Horisontella centrifugalpumpar måste tåla ganska hårda förhållanden. Tänk på alla temperatursvängningar i VVS-system eller hanteringen av grusiga slam blandningar på avloppsreningsverk. När det gäller material fokuserar ingenjörer mycket på vad som tål korrosion. För vanlig användning väljer man oftast segjärn eftersom det fungerar tillräckligt bra. Men när förhållandena blir särskilt hårda med aggressiva kemikalier eller lösningsmedel krävs rostfritt stål som 316 SS. Kavitation är en annan stor bekymmersfråga som dessa pumpar står inför. För att bekämpa detta problem gör konstruktörer ändringar i det hydrauliska systemet. De kan till exempel förlänga impellerögonets area eller lägga till inducerande skovlar, vilket minskar det nödvändiga positiva sugtrycket (NPSHr). För tillämpningar där haveri inte är ett alternativ har många installationer nu dubbla mekaniska tätningsanordningar enligt API 682-standarder för korrekt spolning. Denna typ av förbättringar spelar stor roll i praktiken. Enligt simuleringar av flödesdynamik tenderar pumpar byggda med dessa specifika optimeringar att hålla mellan 30 % och 40 % längre innan underhåll behöver utföras jämfört med vanliga modeller.

Smart flödesreglering: VFD-integration och prediktiv modulering för långsiktig tillförlitlighet

Genom att lägga till variabla frekvensomvandlare (VFD) i systemen får man mycket bättre kontroll över motorhastigheter i realtid, istället för att förlita sig på gamla strypmetoder som slösar med energi. Energiförbrukningen sjunker ungefär 30 % vid belastningar som varierar under dagen, och det minskar även slitage på delar som propellerhjul, tätningsringar och lagringar. Med förutsägande modulerings teknik blir det ännu bättre. Dessa system analyserar tidigare prestanda tillsammans med nuvarande drift för att identifiera när efterfrågan kan förändras innan det sker. Därefter justeras pumparnas hastighet i förväg så att utrustning inte behöver starta och stoppa abrupt eller hantera plötsliga trycktoppar som kan orsaka kavitationsproblem eller torrlöpning. För anläggningsoperatörer innebär detta längre intervall mellan underhållsbehov, färre oväntade avstängningar och stabil hantering av vätskor även när processerna inte fungerar smidigt. Vad betyder det i slutändan? Mer pålitlig drift, lägre kostnader på lång sikt och system som fortsätter fungera utan avbrott trots föränderliga förhållanden.

Vanliga frågor

Vad är det främsta fördelen med horisontella centrifugalpumpar jämfört med andra typer av pumpar?

Horisontella centrifugalpumpar bibehåller hög verkningsgrad över ett brett arbetsområde, vilket gör dem lämpliga för tillämpningar med varierande belastningskrav. De presterar bättre än vertikala flerstegs- och förskjutningspumpar, särskilt när det gäller energieffektivitet och stabilitet vid delbelastning.

Hur sparar horisontella centrifugalpumpar energi?

Dessa pumpar minskar energiförbrukningen med 15–30 % tack vare mindre intern omloppscirkulation, reducerad friktion och förbättrad hydraulisk kompatibilitet. När de integreras med frekvensomriktare (VFD) anpassar de sig till föränderliga belastningskrav, vilket ytterligare minskar energianvändningen.

Vilka material används i horisontella centrifugalpumpar?

De material som används beror på tillämpningskraven. Segjärn är vanligt i standardmiljöer, medan rostfritt stål 316 används i tuffare, mer korrosiva miljöer för att säkerställa hållbarhet och lång livslängd.

Hur förbättrar VFD-integration pumpens prestanda?

VFD-integration möjliggör verklig tidsstyrning av motorns varvtal, vilket minskar energiförluster och mekanisk påfrestning. Denna adaptiva styrning minskar frekvensen av slitage och förlänger driftslivet mellan underhållsperioder.
