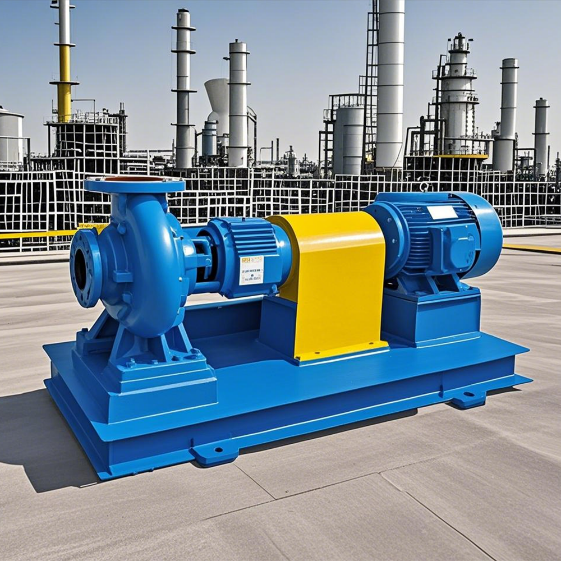

Hvilke centrifugale pumper opfylder petrokemiske industrianvendelsesstandarder?

API 610: Den centrale standard for petrokemiske centrifugalpumper

Konstruktions-, materiale- og ydelseskrav til mekanisk tætnede centrifugalpumper

API 610-standarden er blevet den foretrukne reference for centrifugale pumper, der håndterer farlige petrokemiske stoffer. For dele, der kommer i kontakt med disse kemikalier, kræves det af producenterne at anvende korrosionsbestandige materialer som f.eks. duplex rustfrit stål. Dette bidrager til at opretholde pumpens integritet over tid, når den udsættes for hårde kemiske forhold. Når det gælder mekaniske tætninger, er overholdelse af API RP 682-spülplaner absolut afgørende for at forhindre utætheder i applikationer, hvor endog små mængder udslip af væske kan have katastrofale konsekvenser. Ydelseskravene i API 610 dækker flere centrale områder, herunder specificerede driftsområder, basisniveauer for effektivitet samt forventninger om, at lejerne skal have en levetid på ca. 25.000 timer ved kontinuerlig drift. Disse tests udføres på fabrikken i overensstemmelse med ISO 5199-vejledningerne, inden pumpen nogensinde når installationsstederne. Alle disse krav samspiller for at sikre pålidelig drift af udstyret og samtidig opretholde sikkerhedsstandarderne i raffinaderier og kemiske procesanlæg verden over.

Vibration, pålidelighed og valideringsprotokoller for højt tryk/høj temperatur

Pumper, der opfylder API 610-standarderne, gennemgår omfattende tests for at sikre, at de kan klare krævende driftsforhold. Når det kommer til vibrationskontroller, følger vi specifikt ISO 10816-3 i stedet for de generelle retningslinjer i ISO 10816. Den tilladte grænse er 4,5 mm/s RMS for de horisontale overhængende modeller, mens vertikale opstillinger skal opfylde endnu strengere krav. For at kontrollere, om pumpehusene er holdbare, udfører producenter hydrostatiske tests ved 1,5 gange konstruktionstrykket i henhold til ASME B16.5-standarderne. Ved højtemperaturanvendelser udføres der også en termisk choktest, hvor enhederne hurtigt opvarmes fra rumtemperatur op til deres maksimale driftstemperatur inden for blot fem minutter. Dette hjælper ingeniører med at vurdere, hvor godt komponenterne bibeholder deres form og hvordan tætninger opfører sig under belastning. Pålidelighedstests indebærer, at pomper køres kontinuerligt i 100 timer under simulerede virkelige driftsforhold, samtidig med at der sikres en netto positiv sugehovedmargin (NPSH-margin) på mindst 10 % over den nødvendige værdi. Alle disse forskellige tests arbejder sammen mod ét fælles mål, som er specificeret i standarden selv: at sikre, at udstyret kører problemfrit uden uventede nedbrud, når processerne bliver særligt krævende.

Løsningsmuligheder uden pakninger: API 685 og ISO 15783 til farlig service

Hvordan magnetdrevne centrifugale pumper i henhold til API 685 eliminerer uønskede udslip

API 685-standarden fastlægger detaljerede specifikationer for tætningsløse centrifugalpumper, der anvendes i farlige petrokemiske miljøer. Disse pumper fungerer anderledes end traditionelle modeller, da de erstatter mekaniske tætninger med magnetiske drivsystemer, der overfører drejningsmoment gennem en beskyttelsesskærm uden behov for fysiske akseltilslutninger. Det betyder, at den primære årsag til de irriterende fugitive emissioner fra roterende udstyr elimineres fuldstændigt. Undersøgelser viser, at ca. 95 procent af alle udslip af flygtige organiske forbindelser alene stammer fra mekaniske tætninger. Når API 685-vejledningerne følges, reducerer disse nyere pumpedesigns målbare emissioner til under 100 dele pr. million efter volumen ifølge EPA-metode 21-teststandarderne. Dette gælder selv ved de temperaturændringer og tryksvingninger, der regelmæssigt forekommer i destillationsprocesser og hydrotreatingsoperationer. Den forbedrede indeslutning gør det langt nemmere at opfylde forskellige reguleringer, såsom OSHAs proces sikkerhedsstyring, EPAs program for lekdetection og reparation samt Den Europæiske Unions direktiv om industrielle emissioner, uden behov for ekstra indeslutningsforanstaltninger eller konstante overvågningsystemer.

ISO 15783-justering i overensstemmelse med globale sikkerheds- og indeslutningsforventninger

ISO 15783-standarden fastlægger ensartede sikkerhedsregler for tætningsløse rotodynamiske pumper verden over og bygger videre på samt udvider det, som API 685 allerede har fastlagt. Standarden kræver tre beskyttelseslag til håndtering af væsker i kategori I og II i henhold til ISO 10438-specifikationerne. Dette omfatter en primær indeslutningskappe, derefter en sekundær barriere og endelig en ydre trykkappe som reserve. Ved test skal producenter validere trykbestandigheden ved 150 % af den maksimale tilladelige arbejdstryk (MAWP). De skal også godkende materialer til brug i sur service-miljøer i overensstemmelse med NACE MR0175 eller ISO 15156-vejledningerne. Derudover skal der være redundante systemer til stede for at overvåge integriteten af disse sekundære indeslutningsbarrierer. Da denne standard fungerer godt sammen med ATEX-reglerne, IEC 61508-sikkerhedsstandarderne og ISO 13849-kravene til ydeevne, kan virksomheder faktisk anvende den samme udstyr verden over uden at skulle bekymre sig om, at de opfylder forskellige lokale regler såsom OSHA 1910.119 i USA eller EU’s Seveso III-direktiv.

Globale overholdelsesveje: ISO 13709, API-lighed og indkøbsstrategi

For multinationale petrokemiske virksomheder skal centrifugalkompressorer opfylde globalt anerkendte standarder, hvor ISO 13709 er særligt vigtig, da den udgør den internationale version af API 610. Selvom API 610 stadig er bredt anvendt i Nordamerika, indeholder ISO 13709 lignende tekniske krav med hensyn til konstruktionsprincipper, valgte materialer og prøvningsprocedurer. Dette omfatter bl.a. overensstemmelse med vibrationsgrænser i henhold til ISO 10816-3, ensartede trykniveauer i overensstemmelse med enten ASME B16.5 eller EN 1092-1 samt korrekt håndtering af problemer relateret til termisk udvidelse. Ved indkøb af udstyr bør virksomheder søge leverandører, der kan dokumentere overholdelse af både API- og ISO-standarder gennem faktiske certificeringsdokumenter i stedet for blot at påsætte mærker på produkterne. Den rigtige dokumentation er ligeledes afgørende: komplette materialeprøvningsrapporter, godkendte svejse-specifikationer og uafhængigt verificerede ydelsesdata er alle væsentlige. Ifølge nyeste forskning fra Ponemon Institute’s rapport fra 2023 om overholdelse af procesudstyrsstandarder reducerer en kombination af ISO 9001-kvalitetssystemer og tværgående kontrol af forskellige standarder rearbejdsproblemer med ca. 30 %. Og glem ikke dette centrale punkt: At sikre, at hydrauliske og mekaniske tests bestås i henhold til begge standarder, hjælper med at undgå kostbare fejl i felten. Vi har set tilfælde, hvor manglende verificering af disse detaljer førte til driftsstopomkostninger på over 740.000 USD årligt ved store raffinaderier.

Denne fremgangsmåde sikrer en konsekvent mekanisk integritet – fra arktiske offshore-anlæg til tropiske kystnære krakker – samtidig med at den opretholder sporbare dokumentationsstier, der er klar til inspektion af myndigheder som bl.a. den amerikanske CSB, UK HSE og Singapores MOM.

Valg af den rigtige centrifugalpumpe: En beslutningsramme for petrokemiske ingeniører

Tilpasning af driftsbetingelser (væske, temperatur, tryk) til standard-specifikke pumpe typer

Valg af den rigtige pumpe starter med at tilpasse driftsbetingelserne til specifikke designstandarder. Når der arbejdes med korrosive eller sure væsker, såsom væsker, der indeholder brintsvovl, er det nødvendigt med våde dele, der opfylder kravene i NACE MR0175/ISO 15156 og API RP 939-C. Superduplex rustfrit stål eller nikellegeringer fungerer typisk bedst til disse anvendelser. Hvis temperaturen overstiger 204 grader Celsius (det svarer til ca. 400 grader Fahrenheit), bliver BB-stilhuse nødvendige i henhold til API 610 BB3- eller BB5-specifikationerne. Disse design håndterer termisk udvidelse korrekt og omfatter specielle smøresystemer til høje temperaturer. For væsker med en viskositet på over 400 centipoise er justeringer af hydrauliske beregninger nødvendige ved hjælp af ændrede lighedslove. Ofte erstattes traditionelle OH2-overhængende pumper med BB5- eller vertikale konfigurationer, når der er bekymring for netto positiv sugehøjde (NPSH)-marginer og tæthedsproblemer. Trykforskelle på over 1.500 psi tyder generelt på, at man bør vælge et tromleformet (BB5) eller aksialdelt (BB2) design, som beskrevet i API 610 Tabel D.1. Før endelig valg foretages, skal ingeniører kontrollere væskekompatibilitetsdiagrammer mod ANSI/ASME B16.5-materialklassificeringer og sikre, at alt fungerer korrekt både under igangsætningsbetingelser og ved fuld belastning.

Leverandørcertificering, verifikation af tredjepart og bedste praksis for dokumentation

God indkøbspraksis bygger ikke kun på, hvad leverandører påstår, de kan gøre – den kræver reel dokumentation for deres kompetencer. For ingeniører er det afgørende at kontrollere, om der foreligger en aktiv ASME QRO-1-registrering samt korrekt API 682-tætsystemscertificering, der dækker alle specifikke krav, såsom tætskabens kammergeometri og spülplaner. Når det kommer til uafhængig tredjepartsverificering, kræves uafhængige kontroller fra anerkendte organisationer som TÜV SÜD, DNV eller Lloyd’s Register. Disse skal omfatte hydrostatiske tests ved 1,5 gange MAWP, vibrationsanalyse i overensstemmelse med ISO 10816-3-vejledningen samt materialeverificering ved hjælp af håndholdte spektrometre i henhold til ASTM E1479-standarderne. Vigtige dokumenter omfatter stempelbeviste testrapporter, komplette MTR-pakker med varmenummerregistrering samt data, der muliggør digitale tvillinger – herunder f.eks. laserjusteringsprotokoller og rotorbalanceringscertifikater. At holde digitale registreringer struktureret i henhold til standarder som ISO 15926 eller ISO 14224 bidrager til at sikre overholdelse af reglerne gennem hele udstyrets levetid, herunder lovgivning som OSHA 1910.119, PSM-auditkrav samt forsikringskrav til aktiverintegritet. Branchedata viser, at virksomheder, der følger standardiserede dokumentationspraksisser, reducerer antallet af rettelser af ikke-overensstemmelser med ca. 37 %, samtidig med at de opnår langsigtede besparelser, når man betragter de samlede omkostninger over 15 års drift.

Ofte stillede spørgsmål

1. Hvilke materialer anbefales til pumper, der håndterer ætsende stoffer?
Til pumper, der håndterer ætsende stoffer, anbefales det at bruge korrosionsbestandige materialer som duplex rustfrit stål eller nikkel-legeringer. Disse materialer sikrer pumpeens integritet over tid under hårde kemiske forhold.

2. Hvordan hjælper magnetdrevne centrifugalpumper med at reducere emissioner?
Magnetdrevne centrifugalpumper i henhold til API 685 eliminerer behovet for mekaniske tætninger, som er en væsentlig kilde til uønskede (fugitive) emissioner. Dette opnås ved brug af magnetdrevsystemer og beskyttelsesskelle, hvilket betydeligt reducerer emissionerne til under 100 dele pr. million i henhold til EPA-standarder.

3. Hvad er betydningen af ISO 13709 inden for petrokemisk industri?
ISO 13709 er afgørende for multinationale petrokemiske virksomheder, da standarden udgør et internationalt ækvivalent til API 610. Den sikrer, at centrifugale pumper opfylder ensartede standarder globalt, herunder vibrationsgrænser, trykklasse og håndtering af termisk udvidelse.

4. Hvorfor er verificering af tredjepart vigtig ved valg af pumper?
Verificering af tredjepart giver uafhængig dokumentation for en leverandørs kompetencer og sikrer pålidelighed samt ydeevne. Den omfatter kontroller såsom hydrostatiske tests, vibrationsanalyser og materialeverifikationer fra anerkendte organisationer som TÜV SÜD eller Lloyd’s Register.
